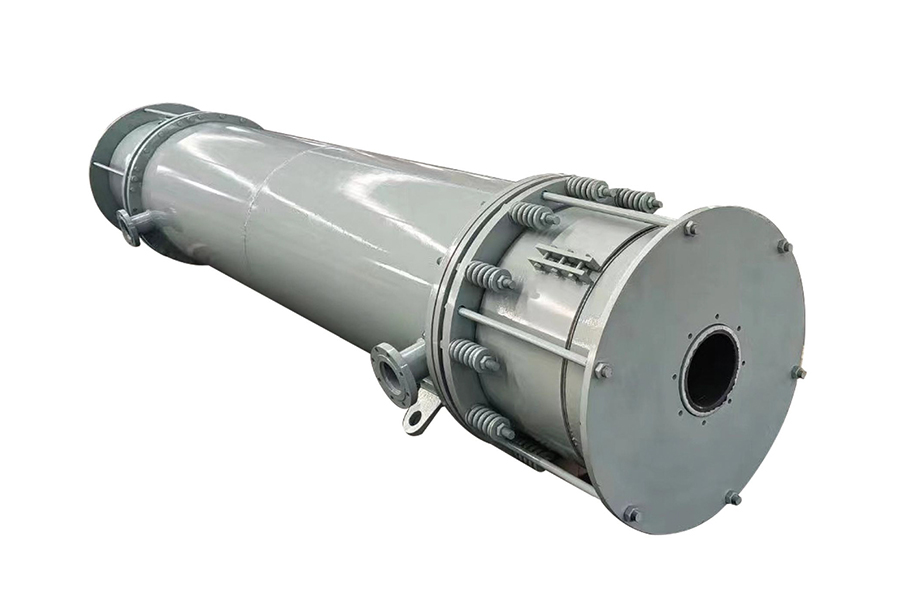

石墨降膜吸收器
發表時間：2023-03-28 閱讀次數：1884
石墨降膜吸收器：分為圓塊孔式降膜吸收器和浮頭列管式降膜吸收器。
由氣液分布器、吸收冷卻段和氣液分離器三部分組成。氣液分布器由氣體液體進口管、穩壓環、配液管等不透性石墨件構成。從進口管輸入的吸收液經穩壓環底部的環隙進入上管板（或吸收換熱塊）上面的空間后，呈均勻分布狀態進入配液管。配液管亦稱導流管或溢流管，其上部開有均勻分布的4個V形切口，切口的一邊與管內壁相切。吸收液沿切向進入，在管內形成螺旋狀擾動液膜下降。吸收冷卻段按結構型式分，有浮頭列管式和圓塊孔式兩種，他們的結構分別類同于列管式和圓孔式石墨熱交換器。下降至吸收冷卻段的吸收液沿著管（或孔）內壁呈膜狀流下，易溶于吸收液的氣體同向流動，與吸收液充分接觸，被吸收。溶解熱通過間壁傳遞給冷卻液帶出設備。未被吸收的氣體與產品一起進入位于設備底部提供分離空間的氣液分離器。分離后，氣體被送往尾氣塔，產品輸入貯槽 。
圓塊孔式降膜吸收器適用條件：
設計溫度：-40℃~200℃
設計壓力：-0.1~0.8Mpa
換熱面積：1㎡到800㎡
浮頭列管式降膜吸收器適用條件：
設計溫度：-10℃~160℃
設計壓力：-0.1~0.6Mpa
換熱面積：1㎡到1500㎡
